Redes e Conectividade
Conteúdos técnicos sobre redes, conectividade e infraestrutura, abordando tecnologias como Ethernet, PoE, switches, Wi-Fi e cablagem, bem como os principais conceitos envolvidos no funcionamento de uma rede.

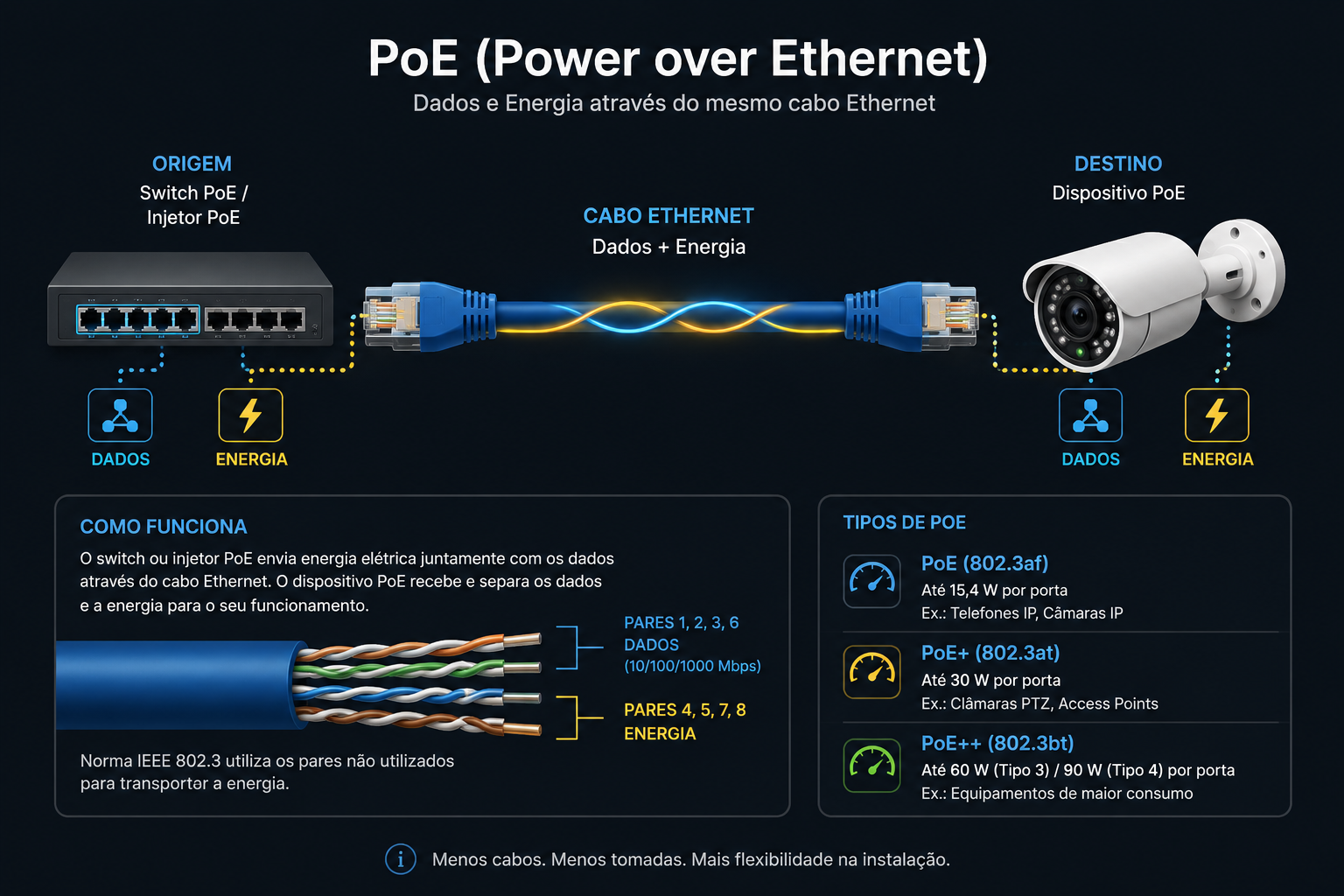

O que é PoE e Como Funciona?
PoE (Power over Ethernet) é uma tecnologia que permite transmitir dados e energia elétrica através do mesmo cabo de rede Ethernet. Desta forma, determinados equipamentos podem receber alimentação e comunicar com a rede utilizando apenas uma ligação, reduzindo a necessidade de tomadas elétricas junto ao equipamento.
PoE, PoE+ e PoE++: quais são as diferenças?
As diferentes versões de PoE distinguem-se principalmente pela potência elétrica que conseguem disponibilizar aos equipamentos ligados à rede.
PoE (IEEE 802.3af) é a versão original e fornece até 15,4 W por porta no equipamento de alimentação. É adequada para dispositivos de baixo consumo, como telefones IP, algumas câmaras IP e outros equipamentos de rede.
PoE+ (IEEE 802.3at) aumenta a potência disponível para até 30 W por porta, permitindo alimentar equipamentos com maior consumo, como determinados access points, câmaras PTZ e outros dispositivos.
PoE++ (IEEE 802.3bt) utiliza os quatro pares do cabo Ethernet e permite potências superiores. Dependendo do tipo, pode fornecer até 60 W (Tipo 3) ou 90 W (Tipo 4) por porta no equipamento de alimentação.
Switch PoE e Orçamento de Potência
Um switch PoE permite fornecer simultaneamente conectividade de rede e alimentação elétrica aos dispositivos ligados às suas portas. No entanto, o facto de todas as portas suportarem PoE não significa necessariamente que todas possam fornecer a potência máxima ao mesmo tempo.
Cada switch possui um orçamento total de potência (PoE Budget), que corresponde à potência máxima disponível para alimentar o conjunto dos equipamentos PoE ligados.
Por exemplo, um switch com 8 portas PoE+ e um orçamento de 120 W pode suportar dispositivos até 30 W por porta, mas não poderá fornecer 30 W às oito portas simultaneamente, pois isso exigiria 240 W.
Por esse motivo, ao dimensionar uma rede PoE deve considerar-se não apenas o número de portas necessárias, mas também o consumo máximo dos equipamentos, a norma PoE utilizada e o orçamento total de potência disponibilizado pelo switch.
Cablagem e Distância em Redes PoE
A qualidade da cablagem é especialmente importante numa instalação PoE, uma vez que o cabo Ethernet transporta simultaneamente dados e energia elétrica. Cabos inadequados ou de baixa qualidade podem provocar perdas, aquecimento e funcionamento instável dos equipamentos.
Em redes Ethernet sobre cobre, o comprimento máximo normal de um canal é de 100 metros, tipicamente constituído por até 90 metros de cablagem permanente e os restantes metros destinados aos cabos de ligação.
Para instalações PoE devem ser utilizados cabos adequados à velocidade da rede e à potência necessária, como Cat5e, Cat6 ou categorias superiores, respeitando as especificações aplicáveis à instalação.
A utilização de condutores de cobre sólido e de cabos devidamente certificados é particularmente importante. Deve evitar-se cablagem CCA (Copper Clad Aluminium), sobretudo em aplicações PoE, devido à sua maior resistência elétrica e consequentes perdas e aquecimento.
Em instalações com vários cabos agrupados, especialmente com potências PoE elevadas, deve também ser considerado o aumento de temperatura dos feixes de cabos, bem como as condições de instalação e ventilação.
Switch PoE ou Injetor PoE?
Um switch PoE é normalmente a solução mais adequada quando existem vários equipamentos para alimentar através da rede. Centraliza dados e alimentação num único equipamento, simplificando a cablagem e a gestão da instalação.
Um injetor PoE permite adicionar alimentação PoE a uma ligação Ethernet quando o switch existente não possui essa funcionalidade. É especialmente útil quando existe apenas um ou poucos dispositivos PoE e não se justifica substituir o switch.
Em ambos os casos, é fundamental confirmar a compatibilidade com a norma PoE do equipamento, a potência necessária e a capacidade do switch ou injetor utilizado.
Vantagens da Tecnologia PoE
A tecnologia PoE permite simplificar a instalação de equipamentos de rede ao utilizar o mesmo cabo para transmissão de dados e alimentação elétrica.
Entre as principais vantagens está a redução de cablagem, uma vez que deixa de ser necessária uma alimentação elétrica independente junto de cada equipamento.
A alimentação centralizada através de switches PoE também facilita a utilização de uma UPS, permitindo manter vários dispositivos em funcionamento durante uma falha de energia através de um único ponto de alimentação.
Outra vantagem é a flexibilidade de instalação, especialmente em locais onde não existem tomadas elétricas próximas do equipamento.
Quando utilizados equipamentos compatíveis com as normas IEEE PoE, existe ainda negociação entre o equipamento de alimentação e o dispositivo alimentado, ajudando a garantir que a energia é fornecida de forma adequada.
Cuidados no Dimensionamento de uma Rede PoE
Antes de instalar equipamentos PoE, é importante verificar a potência necessária para cada dispositivo e confirmar se o switch ou injetor suporta a norma PoE correspondente.
Deve também ser calculado o PoE Budget total, considerando todos os equipamentos que poderão funcionar simultaneamente e deixando alguma margem para futuras expansões da rede.
A distância da cablagem, a categoria e qualidade do cabo, as condições de instalação e a potência transportada também devem ser consideradas. Um sistema corretamente dimensionado reduz o risco de falhas de alimentação, instabilidade da rede e aquecimento excessivo da cablagem.
Sempre que possível, o dimensionamento deve prever alguma capacidade adicional, evitando que o switch opere permanentemente próximo do limite máximo da sua fonte de alimentação.
Conclusão
A tecnologia PoE simplifica a instalação de equipamentos de rede ao permitir transportar dados e energia através do mesmo cabo Ethernet. No entanto, uma instalação eficiente depende da escolha correta da norma PoE, do dimensionamento da potência disponível e da utilização de cablagem adequada.
Compreender conceitos como PoE Budget, potência por porta, distância e qualidade da cablagem é essencial para dimensionar uma rede estável e preparada para os equipamentos que nela serão instalados.
Nota: Este conteúdo tem caráter informativo. O dimensionamento e a instalação devem respeitar as especificações dos equipamentos e as normas aplicáveis.
